Антенны играют ключевую роль в современных коммуникациях, обеспечивая передачу и прием электромагнитных сигналов в различных диапазонах частот. От бытового Wi-Fi до сложных спутниковых систем, эффективность и инновационность антенных решений оказывают прямое влияние на качество связи. Рассмотрим несколько идей и решений, которые могут быть проиллюстрированы в виде картинок для лучшего понимания принципов работы и устройства антенн.

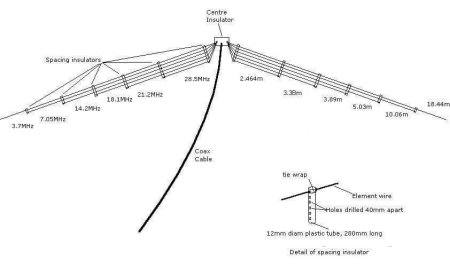

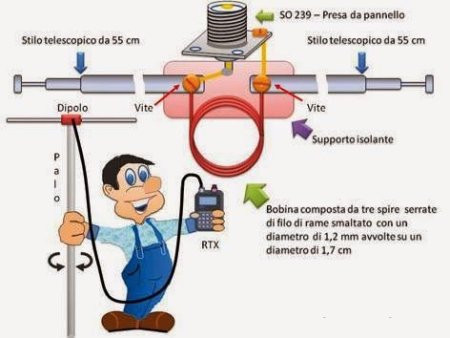

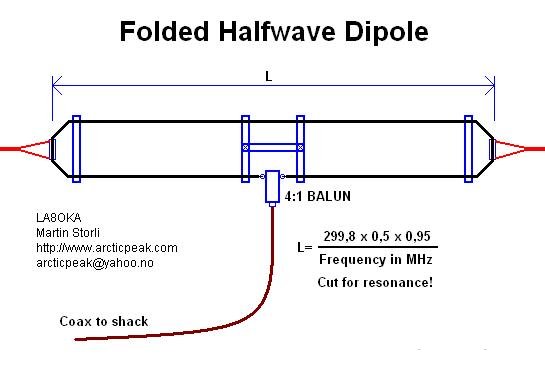

1. Простая антенна типа "диполь"

Классическая дипольная антенна — это основа многих антенных систем. Она состоит из двух одинаковых проводников, длина которых зависит от рабочей частоты сигнала. Один из способов визуализации может показать электромагнитные волны, излучаемые такой антенной, и продемонстрировать её поляризацию и зону охвата.

Идея для картинки: Изображение дипольной антенны с концентрическими кругами, символизирующими электромагнитные волны, исходящие от нее. Рядом — электромагнитный спектр с выделенной рабочей частотой.

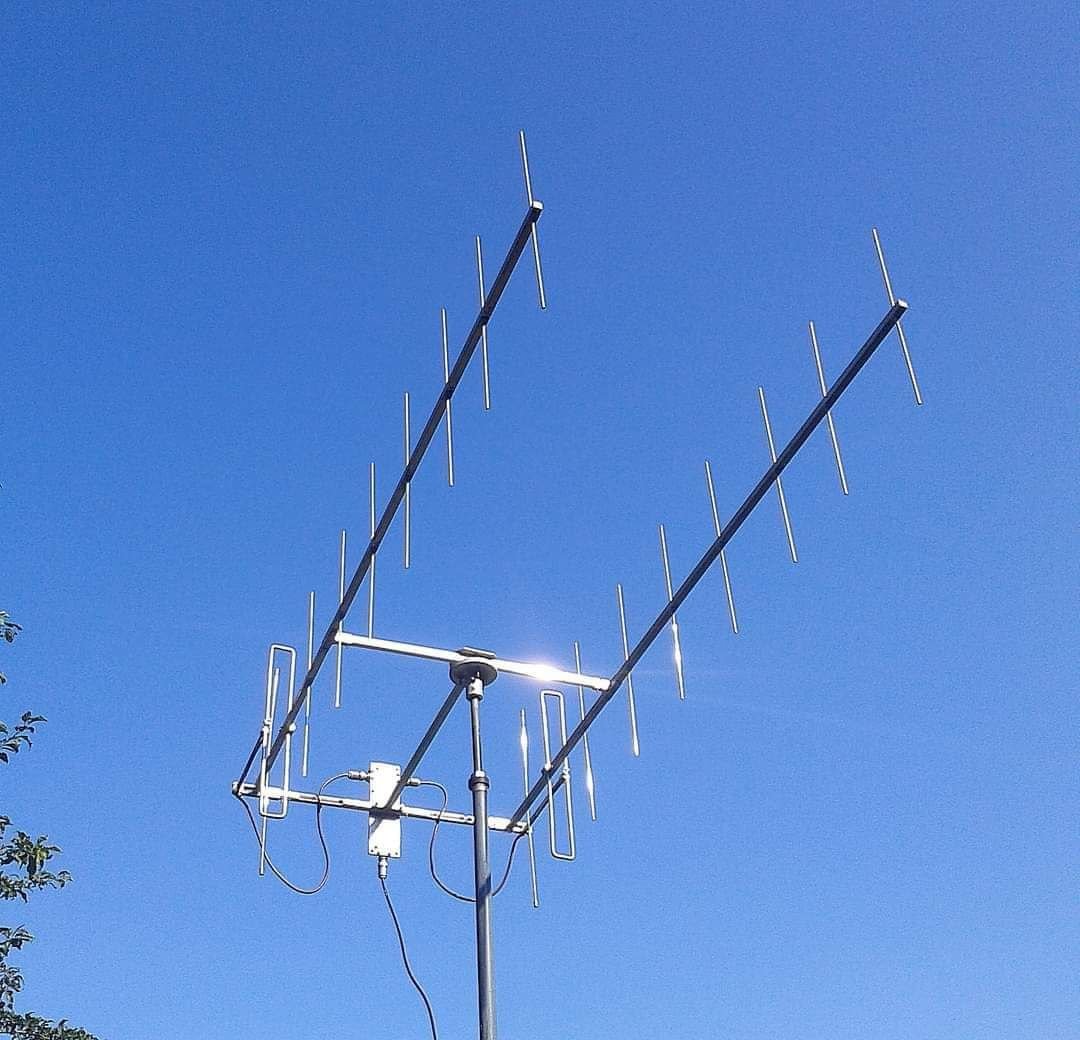

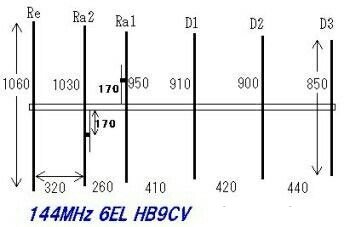

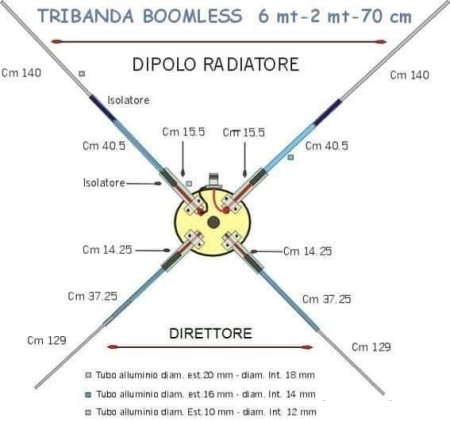

2. Антенна Яги-Уда

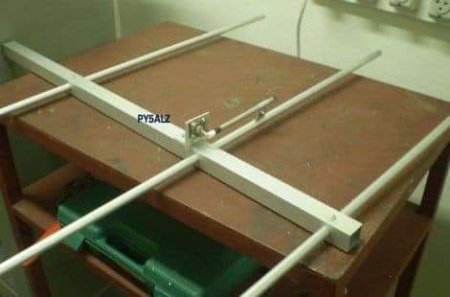

Антенна Яги-Уда, известная также как направленная антенна, используется для увеличения дальности передачи и повышения чувствительности в заданном направлении. Она состоит из активного элемента (как правило, диполь), отражателя и нескольких директорных элементов.

Идея для картинки: Вид сверху на антенну Яги, показывающий основное направление излучения и более слабые сигналы, отходящие в противоположную сторону. Важно продемонстрировать работу каждого элемента: отражатель, активный элемент и директоры.

3. Патч-антенна (микрополосковая антенна)

Эта антенна представляет собой металлическую пластину, размещенную на диэлектрической подложке. Патч-антенны компактны, легко изготавливаются и часто используются в устройствах с ограниченным пространством, например, в мобильных телефонах и спутниковых приемниках.

Идея для картинки: Разрез антенны, где виден металлический "патч", подложка и заземляющая пластина. Также можно изобразить направленную диаграмму излучения, показывающую основные направления, в которых работает такая антенна.

4. Спиральная антенна

Спиральные антенны часто применяются в ситуациях, где требуется круговая поляризация сигнала. Они обеспечивают широкую полосу частот и устойчивость к изменению ориентации источника сигнала.

Идея для картинки: Трехмерное изображение спиральной антенны, передающей сигналы в виде спиралевидных электромагнитных волн. В дополнение можно показать, как меняется поляризация сигнала при его излучении и приеме.

5. Фазированные антенные решетки

Эти антенны состоят из множества отдельных элементов, работа которых синхронизирована для формирования направленного луча. Преимущества такой конструкции заключаются в возможности управления направлением излучения без физического перемещения антенны.

Идея для картинки: Вид на фазированную решетку, где каждый элемент излучает свою волну. Показывается интерференция, которая позволяет формировать направленный сигнал. Также можно изобразить схему, показывающую изменение направления луча при изменении фазы.

6. Решения для 5G и интернета вещей (IoT)

С развитием технологий 5G и IoT антенные системы сталкиваются с новыми вызовами — это уменьшение размеров, повышение энергоэффективности и улучшение производительности в условиях плотной застройки и движущихся объектов.

Идея для картинки: Антенна в городском окружении, обеспечивающая покрытие для множества датчиков IoT и мобильных устройств. Можно также добавить схему распространения сигнала с учетом помех от зданий и других конструкций.

7. Фрактальные антенны

Фрактальные антенны используют повторяющиеся геометрические узоры для создания многочастотных решений в компактном формате. Их основное преимущество — это возможность работать в широком диапазоне частот при малых размерах.

Идея для картинки: Геометрическая фрактальная структура антенны с наложением волн различных частот, показывающая её много частотность

.

8. Антенны для космоса и спутниковой связи

В космических условиях используются антенны с высокой направленностью и низкими потерями, которые обеспечивают надежную связь на больших расстояниях. К примеру, параболические антенны позволяют эффективно концентрировать сигналы для их передачи на Землю или между спутниками.

Идея для картинки: Космический спутник с параболической антенной, направленной на Землю. Можно также показать диаграмму излучения и пути сигнала от спутника к наземной станции.

Эти решения охватывают широкий спектр антенных технологий, которые можно иллюстрировать в виде графиков и схем. Показ этих принципов в картинках помогает лучше понять сложные концепции работы антенн и увидеть, как различные формы и конфигурации могут повлиять на эффективность передачи и приема сигнала.
